『農業泵案例』數控多軸鉆床+攻絲機——鉆孔攻絲一體機,三工位鉆36孔

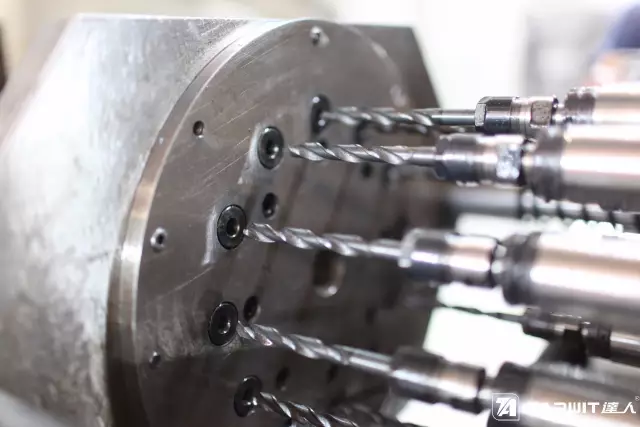

達人多軸鉆床:數控多軸鉆床及攻絲組合機床QK6623*36,三工位一體,打24孔、攻12孔,一次裝夾完成。

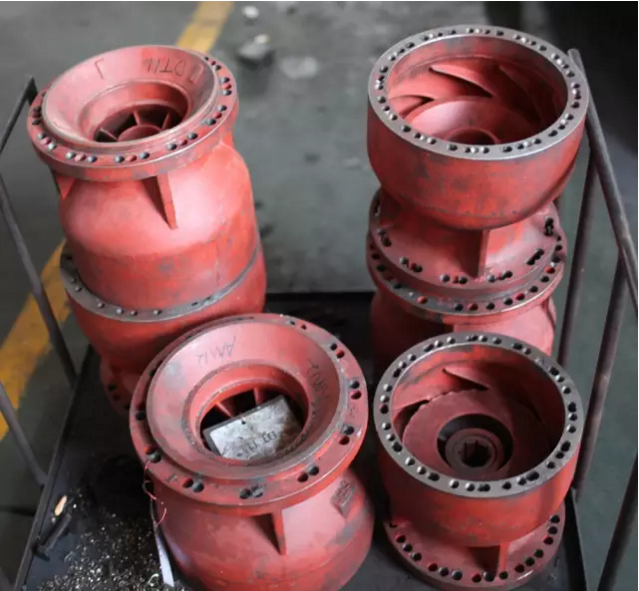

農業泵外殼
加工要求
1.孔徑: Φ14mm;Φ11 mm,攻絲UNC1/2-13;
2.孔深:一邊15mm通孔,另一端30mm,攻絲深度20mm;
3.孔數分布:泵兩端面打12個孔,孔均勻分布;其中一端面在打孔基礎上攻絲
4.打孔24孔,攻絲12孔,一次裝夾完成;
5.工件材質:鑄鐵;工件外形尺寸:直徑200-300mm,高度280mm-320mm;更多鉆床保養知識,上www.darenjc.com
設計方案

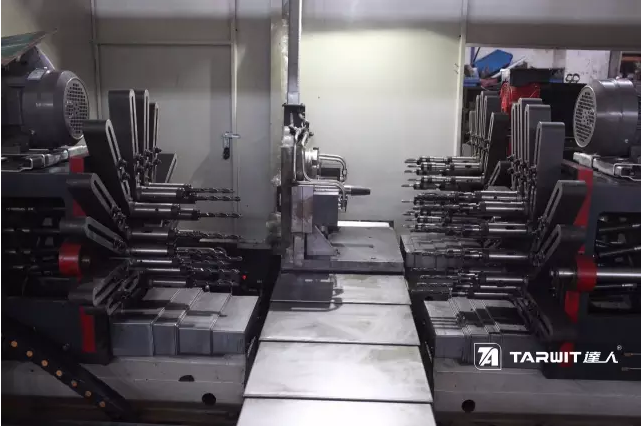

1.在原雙頭鉆孔攻絲機基礎上,新增一工位,即三工位;
2.工件兩端同時分別打12孔,并通過移動工作臺滑動將工件自動移至攻絲工位,重復定位精度達到±0.005;
3.自動排屑系統;
4.全封閉防護罩,保障操作者人身安全及車間環境;
5.采用高品質絲桿,經久耐用;
6.自動潤滑系統,延長導軌使用壽命;
7.伺服電機驅動進給,進給力均勻、穩定;
更多多孔零部件打孔攻絲設計方案,點擊www.darenjc.com

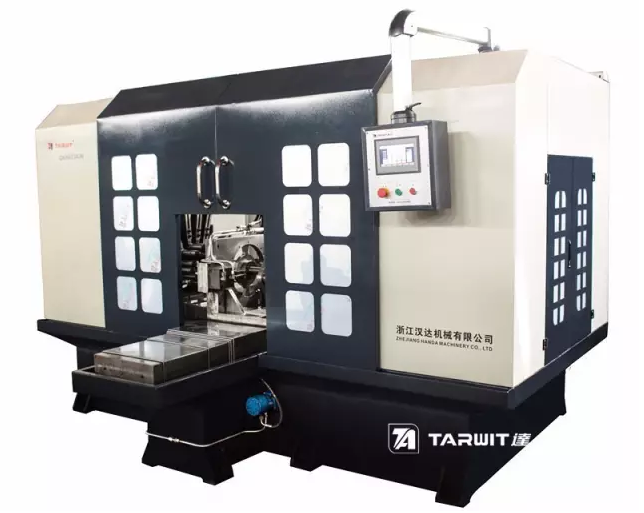

設計機型:QK6623*36

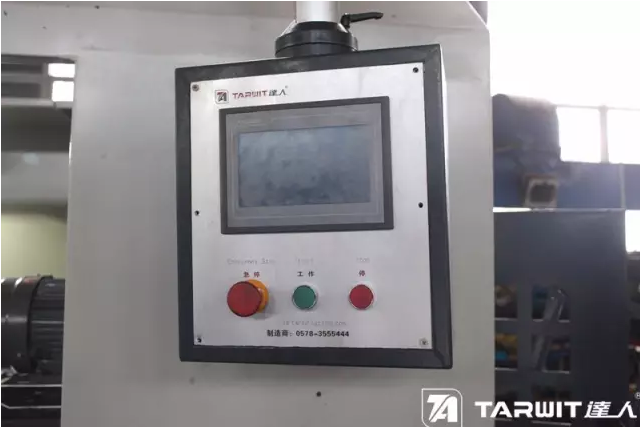

一鍵操作,簡單易學

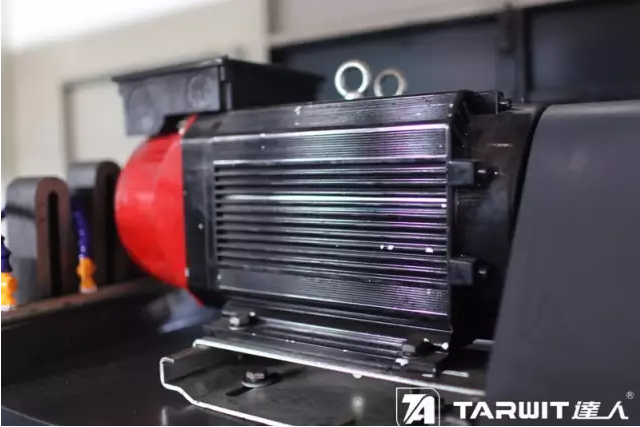

伺服驅動

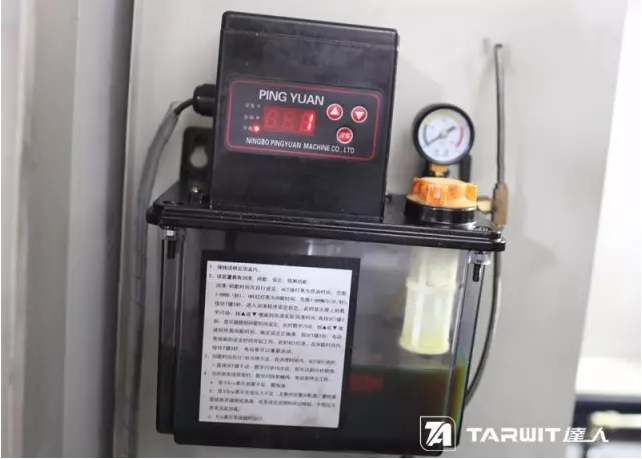

自動加油

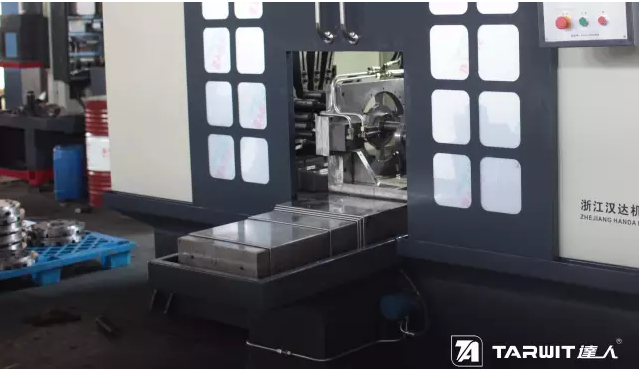

自由移動工作滑臺
想看機器視頻,加微信(電話)15372276800
